Zugversuch an Zugstäben / Rundstahlankern

Zugversuch an Zugstäben / Rundstahlankern

Die folgenden Bilder zeigen einige kürzlich durchgeführte Zugversuche an Zugstangen als Teil unserer laufenden Qualitätsprüfung und -entwicklung durch unseren technischen Leiter Axel Hagemann.

Die Tests bestanden aus maßstabsgetreuen Zugstäben mit 85 mm Durchmesser der Güte ASDO500 und gestauchten M100-Gewinden, die bis zur Zerstörung auf Zug belastet wurden.

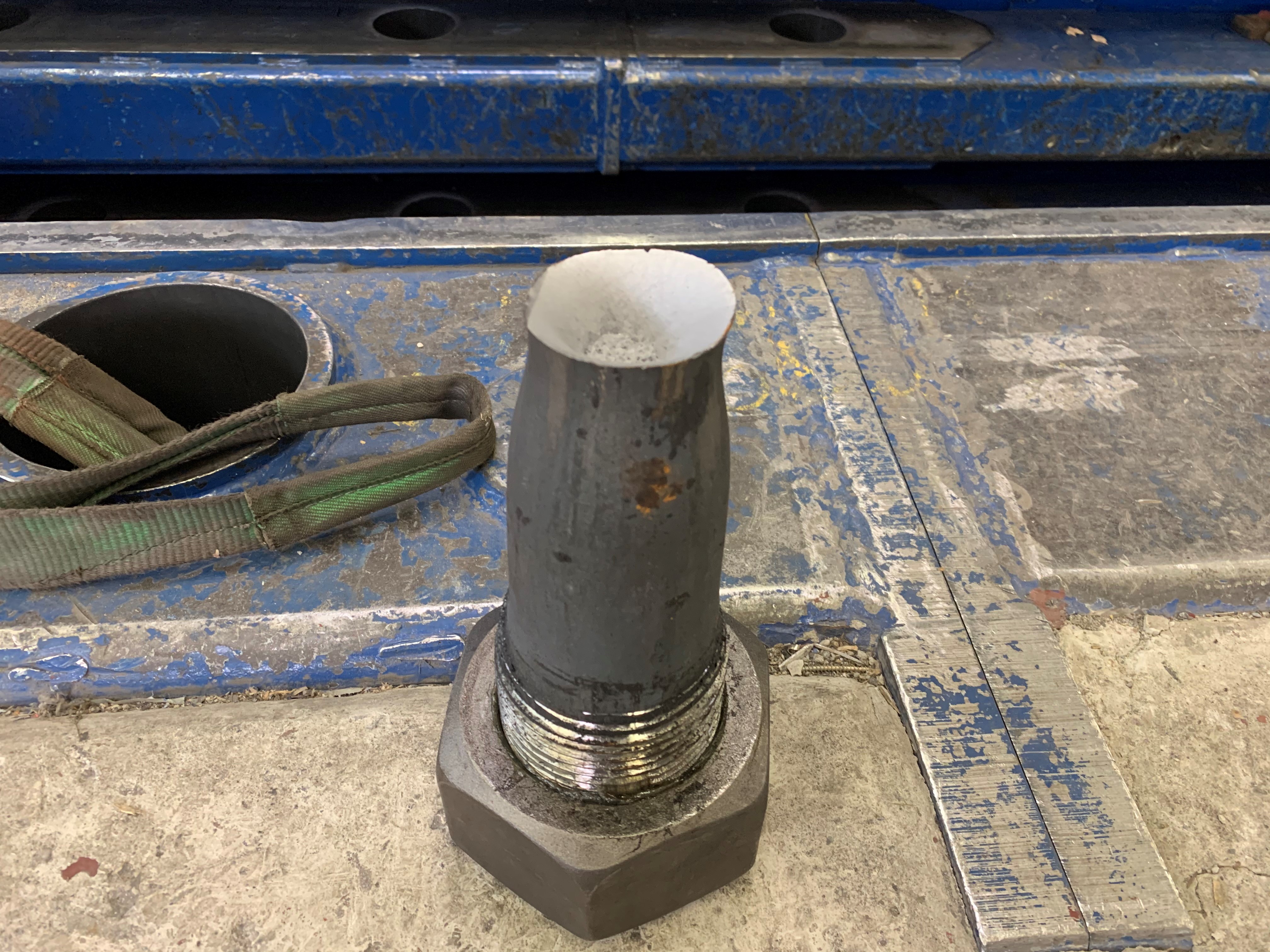

Die Probestäbe wurden schrittweise auf Zug belastet, bis sie schließlich bei 3.800 kN (387 Tonnen) mit klassischem duktilem "Cup & Cone"-Verhalten brachen. Die Tests verliefen erfolgreich, der berechnete Bemessungswiderstand wurde eingehalten.

Anker Schroeder kann Zugstangen mit einem Durchmesser von bis zu 160mm x 18m in einem Stück mit maßgeschneiderten, gestauchten Schmiedeenden liefern. Zugversuche in vollem Umfang bis zu 2.000 Tonnen und 3m Länge sind zur Rechtfertigung der Konstruktion möglich - bitte kontaktieren Sie unsere Technik- oder Verkaufsabteilung für weitere Details.
