STAUCHGESCHMIEDETE RUNDSTAHLANKER / ZUGANKER

Stauchgeschmiedete ASDO Rundstahlanker können als gelenkiges Zugelement mit Auge, Kugelkopf oder Hammerkopf oder insbesondere mit einem aufgestauchten Gewindeende ausgeführt werden. Hierbei wird ein Zylinder aufgestaucht und im Nachgang ein geschnittenes, gewirbeltes, gewalztes oder gerolltes Gewinde aufgebracht. Eine Vergrößerung des Gewindedurchmessers stellt sicher, dass der Schaft des Rundstahlankers, nicht aber das Gewinde, die schwächste Stelle im Gesamtsystem darstellt. Im Fall einer Überbeanspruchung wird somit über Dehnung im Schaft das Überschreiten der Gebrauchtstauglichkeit frühzeitig angezeigt.

Stauchschmieden ist ein Prozess, bei dem der Materialquerschnitt des Zugankers in mehreren Verformungsprozessen in die gewünschte Endform warmfließverpresst wird. So entstehen die gewünschten Anschlussformen, also neben den aufgestauchten Gewinde-Rundstahlankern: Augenanker, Kugelkopfanker oder Hammerkopfanker.

Gerne beraten wir Sie bei der Auswahl der technisch vorteilhaftesten und wirtschaftlich sinnvollsten Lösungen. Nutzen Sie die Chancen, die in der Detailoptimierung liegen. Wir unterstützen Sie gerne individuell.

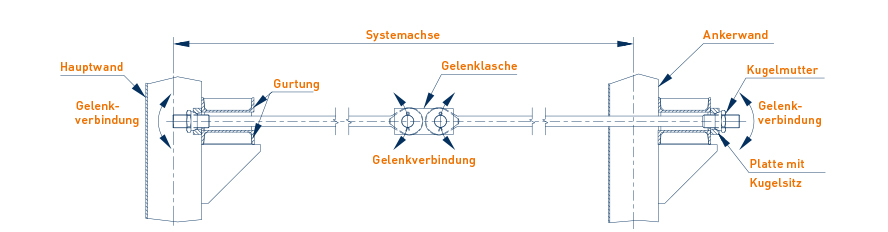

Angestauchtes Gewindeende und Kugelmutter


Stauchgeschmiedeter Augenanker


Stauchgeschmiedeter Kugelkopfanker



Stahlsorten/Stahlgüten

Die Wahl der richtigen Stahlgüte bzw. Stahlsorte für die Verankerung und das gesamte Zubehör hängt von einer Vielzahl von Faktoren ab. Höherfeste Güten ermöglichen eine kleinere und somit leichtere Ankerbemessung, sind aber in der Regel ungeeignet, wenn hohe Steifigkeit des Systems gefordert wird. Projektbezogen können auch andere Stahlgüten zum Einsatz kommen, bitte sprechen Sie uns bereits im Vorfeld Ihrer Planungen auf die Materialgüte an. Nennen Sie uns bereits im Planungsstadium Ihre Anforderungen, damit wir Sie entsprechend frühzeitig auf vorteilhafte Alternativen bei Anker-Stahlgüten aufmerksam machen können.

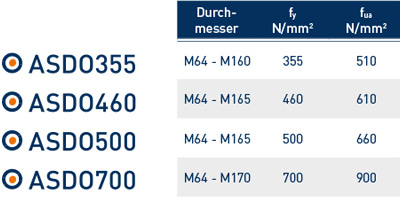

Anker Schroeder bietet Zugstäbe in vier Standard-Stahlgüten an

Aktuelle Wasserbau Referenz

Liverpool 2 Container Port, UK

ASDO500 stauchgeschmiedete Anker wurden für den Bau eines neuen Containerhafens in Liverpool eingesetzt. Aufgrund der hohen einwirkenden Lasten wurden stauchgeschmiedete…
